Descrição

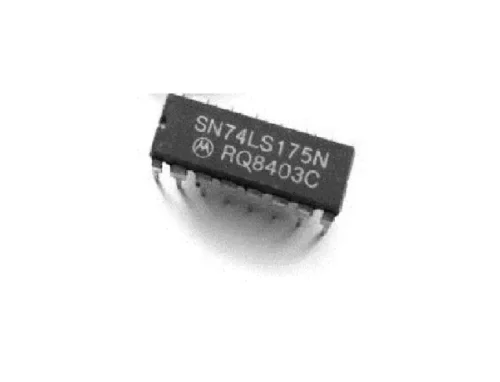

O LSTTL /MSI SN54 /74LS175 é um chinelo Quad D de alta velocidade. O dispositivo é útil para requisitos gerais de flip-flop, onde entradas de clock e clear são comuns. As informações nas entradas D são armazenadas durante a transição do clock LOW para HIGH. São fornecidas saídas verdadeiras e complementadas de cada flip-flop. Uma entrada Master Reset redefine todos os flip-flops, independentemente das entradas Clock ou D, quando LOW.
O LS175 é fabricado com o processo de diodo de barreira Schottky para alta velocidade e é totalmente compatível com todas as famílias TTL da Motorola.
• Entradas tipo D acionadas por borda
• Relógio acionado por borda positivo com buffer• Atrasos de clock para saída de 30 ns
• Reinicialização comum assíncrona
• Saída verdadeira e complementar
• Diodos de fixação de entrada limitam os efeitos de terminação de alta velocidade
Tempo de atraso de propagação: 25 ns
Corrente de saída de alto nível: -400uA
Corrente de saída de baixo nível: 8mA
Tensão de alimentação – Min: 4,7 v
Tensão de alimentação – máx.: 5,25 v
Temperatura máxima de operação: +70 C
Número de canais: 4 canais
Número de linhas de entrada: 2
Tensão de alimentação operacional: 5v
TABELA DE LETRA
SN74XX STANDART
SN74LSXX LOW POWER SCHOTTKY
SN74LXX LOW POWER
SN74ACXX
SN74ACTXX
SN74SXX SCHOTTKY
SN74ALSXX ADVANCED LOW POWER SCHOTTKY
SN74ASXX ADVANCED SCHOTTKY
SN74HCXX
SN74HCTXX
SN74FXX
