Descrição
DESCRIÇÃO

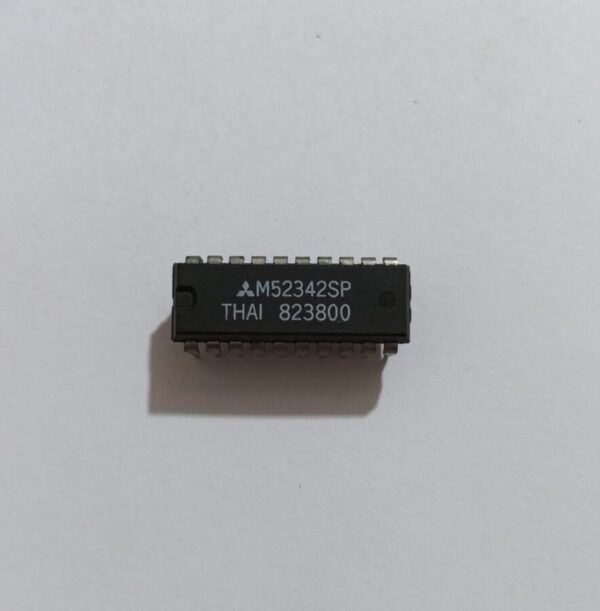

O M52342SP é um CI de processamento de sinal de FI para videocassetes e TVs. Ele habilita o sistema de detecção PLL apesar do tamanho tão pequeno quanto o de um detector VIF/SIF quasi-síncrono convencional, AGC de FI/RF, limitador de SIF, detector de FM, AGC de QIF e amplificador de equalização.
• A saída de detecção de vídeo é 2V P-P . Possui amplificador de equalização integrado.
• O pacote é um DIP retrátil de 20 pinos, adequado para economia de espaço.
• O detector de vídeo usa PLL para circuito de detecção totalmente síncrono. Produz excelentes características de DG, DP, batimento de 920 kHz e cor cruzada.
• O AGC dinâmico realiza resposta de alta velocidade com apenas um filtro.
• Os processamentos de sinal de FI de vídeo e FI de som são separados um do outro. A saída VCO é usada para obter interportadora. Este método PLL SPLIT e AGC de QIF integrado fornecem boa sensibilidade de som e reduzem o zumbido.
• Como a tensão de saída AFT usa a tensão de saída APC, a bobina VCO não é usada.
• A demodulação de áudio FM usa o sistema PLL, portanto, tem ampla faixa de frequência sem partes externas e sem ajustes.
