Descrição

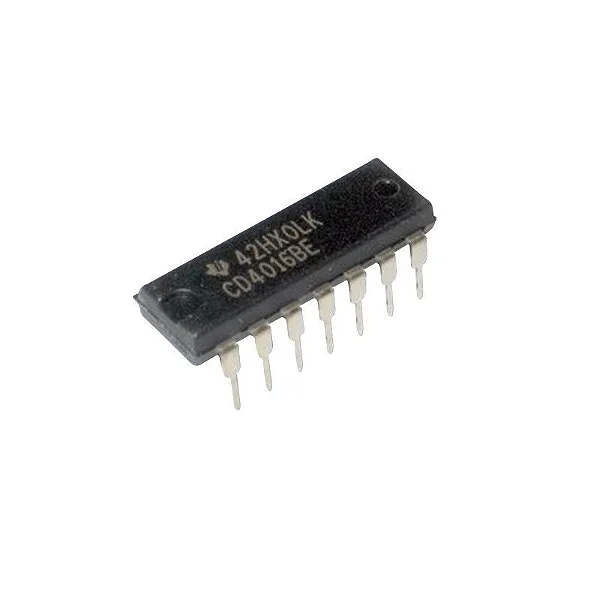

Circuito Integrado CD4016 CMOS Quadruplo bilateral switch.
O switch bilateral quádruplo MC14016B é construído com dispositivos de modo de aprimoramento de canal P e canal N MOS em uma única estrutura monolítica. Cada MC14016B consiste em quatro interruptores independentes capazes de controlar sinais digitais ou analógicos. O switch bilateral quádruplo é usado na implementação de lógica de gating de sinal, chopper, modulador, demodulador e CMOS.
• Proteção de diodo em todas as entradas
• Faixa de tensão de alimentação = 3,0 Vcc a 18 Vcc
• Características de transferência linearizada• Baixo ruído — 12 nV/√ciclo, f ≥ 1,0 kHz típico
• Substituições pino por pino para CD4016B, CD4066B (Observe que o design aprimorado da característica de transferência causa mais capacitância de acoplamento parasita do que o CD4016)
• Para um RON mais baixo, use o dispositivo CMOS de alta velocidade HC4016 ou o MC14066B
• Este dispositivo possui entradas e saídas que não possuem proteção contra ESD. Precauções antiestáticas devem ser tomadas.
