Descrição
Transístores de silício planar epitaxial 2SA1540 / 2SC3955Display CRT de alta definição.
Aplicações de saída de vídeo.
Dimensões do pacote de aplicações
Saída de vídeo com display CRT de alta definição, unidade de banda larga: mmamplificador.2042B[2SA1540/2SC3955]Características 8.04.03.31.0 1.0
Alto ganho- produto de largura de banda: fT = 300 MHz. Alta tensão de ruptura: VCEO = 20

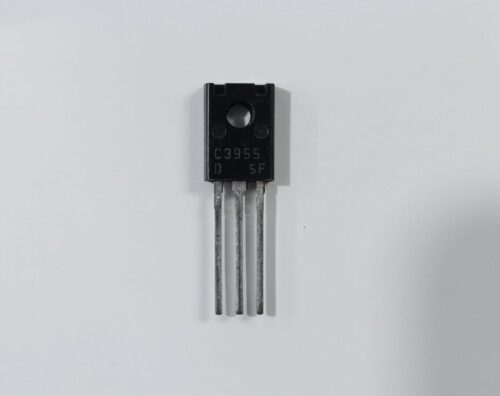

Designador de tipo: 2SC3955
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de potência do coletor (Pc): 7 W
Tensão máxima da base do coletor |Vcb|: 200 V
Tensão Máxima Coletor-Emissor |Vce|: 200 V
Tensão Máxima da Base do Emissor |Veb|: 3 V
Corrente máxima do coletor |Ic max|: 0,1 A
Máx. Temperatura operacional da junção (Tj): 175 °C
Frequência de transição (pés): 300 MHz
Capacitância do coletor (Cc): 1,9 pF
Taxa de transferência de corrente direta (hFE), MIN: 120
Pacote: TO126
