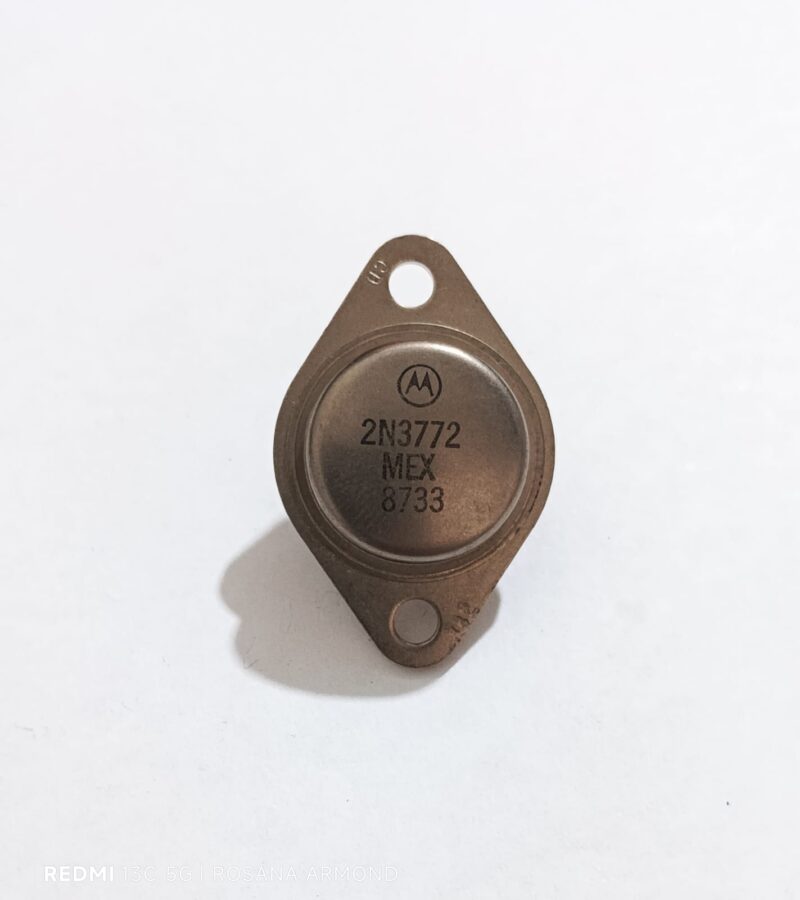

Tranistor 2N3772 NPN Potência de Silício

Descrição

Transistor De Silicone NPN De Alta Potência STMicroelectronics.

Os 2N3772 são transistores NPN de base epitaxial de silício montados em uma caixa de metal Jedec Jedec TO-3. Eles são destinados a amplificadores lineares e aplicações de comutação indutiva.

Especificações:

Designador de tipo: 2N3772

Material do transistor: Si

Polaridade: NPN

Dissipação máxima de potência do coletor (Pc): 150 W

Tensão máxima da base do coletor |Vcb|: 100 V

Tensão máxima coletor-emissor |Vce|: 80 V

Tensão Máxima da Base do Emissor |Veb|: 7 V

Corrente máxima do coletor |Ic max|: 2 A

Máx. Temperatura operacional da junção (Tj): 200 °C

Frequência de transição (pés): 0,2 MHz

Taxa de transferência de corrente direta (hFE), MIN: 15

Figura de ruído, dB: –

Pacote: TO204AA

https://www.onsemi.com/pdf/datasheet/2n3771-d.pdf
