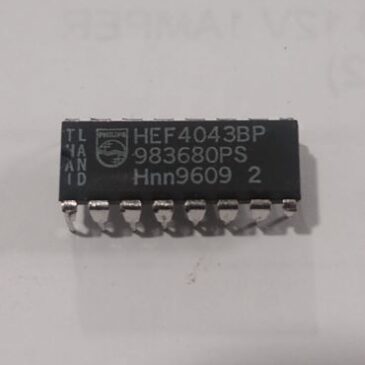

Trincos Quad 3-STATE NOR R/S. Travas Quad 3-STATE NAND R/Sgeral Os CD4043BC são travas NOR CMOS de 3 ESTADOS de casal cruzado quádruplo, e as CD4044BC são travas NAND CMOS de 3 estados de casal cruzado quádruplo. Cada trava tem uma saída Q separada e entradas SET e RESET individuais. Há uma entrada comum de 3 STATE ENABLE para todas as quatro travas. Uma lógica "1" na entrada ENABLE conecta os estados de trava às saídas Q. Uma lógica "0" na entrada ENABLE desconecta os estados de trava das saídas Q, resultando em uma condição de circuito aberto na saída Q. O recurso 3-STATE permite o barramento comum das saídas. Características:■ Ampla faixa de tensão de alimentação: 3V a 15V■ Baixa potência: 100 nW (típico)■ Alta imunidade a ruídos: 0,45 VDD (típico)■ Entradas SET e RESET separadas para cada trava■ ConfiguraçãoNOR e NAND■ Saída de 3 ESTADOS com habilitação de saída comum Aplicações: • Armazenamentode barramento múltiplo• Registroestroboscópio• Quatro bits de armazenamento independente com saída habilitada
